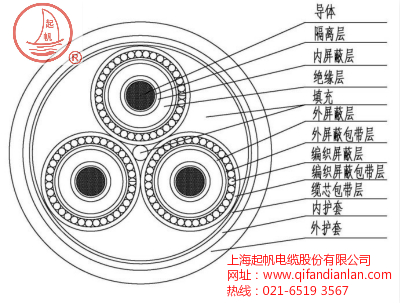

自從17世紀發明了電，人們便與電結下了不解之緣，為提升人們生活質量以及實現農業、工業、國防等各行各業的電氣化，需要將電能從發電廠通過電線電纜輸送到用戶，因此作為電力輸送的橋梁——電纜，應運而生。今天起帆小編為大家解析一下典型電力電纜結構。

1）導體（或稱導電線芯）：

  其作用是傳導電流。有實芯和絞合之分。材料有銅、鋁、銀、銅包鋼、鋁包鋼等，主要用的是銅與鋁。其中銅的導電性能比鋁要稍強些。

2）耐火層：

  只有耐火型電纜有此結構。其作用是在火災中電纜能經受一定時間，為人們逃生時提供多一些用電的時間。

3）絕緣層：

  包覆在導體外，其作用是隔絕導體，承受相應的電壓，防止電流泄漏。

  絕緣材料有多種多樣，有的要求介電系數要小，以減少損耗，有的要求有阻燃性能或能耐高溫，有的要求電纜在燃燒時不會或少產生濃煙或有害氣體，有的要求能耐油、耐腐蝕，有的則要求柔軟等。

4）屏蔽層：

  在絕緣層外，外護層內，作用是限制電場和電磁干擾。對于不同類型的電纜，屏蔽材料也不一樣，主要有：銅絲編織、銅絲纏繞、鋁絲（鋁合金絲）編織、銅帶、鋁箔、鋁（鋼）塑帶、鋼帶等繞包或縱包等。

5）填充層：

  填充的作用主要是讓電纜圓整、結構穩定，有些電纜的填充物還起到阻水、耐火等作用。主要的材料有聚丙烯繩、玻璃纖維繩、石棉繩、橡皮等，種類很多，但有一個主要的性能要求是非吸濕性材料，當然還不能導電。

6）內護層：

  內護層作用是保護絕緣線芯不被鎧裝層或屏蔽層損傷用。內護層有擠包、繞包和縱包等幾種形式。對要求高的采用擠包形包形式，要求低的采用繞包或縱包形式。

7）鎧裝層：

  鎧裝層作用是保護電纜不被外力損傷。常見的是鋼帶鎧裝與鋼絲鎧裝，還有鋁帶鎧裝、不銹鋼帶鎧裝等。鋼帶鎧裝主要作用是抗壓用，鋼絲鎧裝主要是抗拉用。根據電纜的大小，鎧裝用的鋼帶厚度是不一樣的，這在各電纜標準中都有規定。

8）外護層：

  在電纜外層起保護作用的部件。

  主要有三種類：塑料類、橡皮類及金屬類。

  其中塑料類常用的是聚氯乙烯塑料、聚乙烯塑料，還有根據電纜特性有阻燃型、低煙低鹵型、低煙無鹵型等。
